triumph
LUGB型涡街流量计
发布日期：2017/4/1 11:34:40
咨询电话：0517-86864488
关 键 词：
下一个产品：LQ型气体罗茨流量计
上一个产品：MC超声波明渠流量计

详细介绍

LUGB型涡街流量计

涡街流量传感器/变送器 　

●用途
    测量DN25～300mm内径工业管道的液体、气体或蒸汽的流量。在危险场所使用时，应选择本质安全防爆结构(在型号加D或I表示)的传感器 。
●原理
 压电晶体将卡门旋涡频率转换为与流量成正比的电流或电压脉冲信号，或经F/I转换成4～20mA标准信号。
精度等级 I级。
流量温度 -40～300℃或～350℃(高温型)。
公称压力 2.5MPa或4.0MPa(特殊为6.9MPa)
工作电源 24VDC
本体材质 1Gr18Ni9Ti
防爆规格 防爆标志号：iaΠCT1～6； 关联设备为LJ9200系列型齐纳安全栅。

选型分列：

●表1、液体——以密度为基准的流量范围

液体密度[g/c]
0.5

0.6

0.7

0.8

0.9

1.0

1.1

1.2

1.3

1.4

≥1.5

最大流量
/h
型号

通径mm

最小流量 /h
GN-LUGB-25

25
1.00
0.90
0.84
0.78
0.74
0.70
0.67
0.64
0.61
0.59
0.57
10
GN-LUGB-40

40
2.75
2.51
2.32
2.17
2.05
1.94
1.85
1.77
1.71
1.64
1.59
30
GN-LUGB-50

50
4.32
3.94
3.65
3.41
3.22
3.05
2.91
2.79
2.68
2.58
2.49
50
GN-LUGB-80

80
11.3
10.3
9.51
8.89
8.38
7.95
7.58
7.26
6.98
6.72
6.49
130
GN-LUGB-100

100
23.6
21.6
20.0
18.78
17.6
16.7
15.9
15.3
14.7
14.2
13.7
200
GN-LUGB-125

125
37.5
34.2
31.7
29.7
28.0
26.5
25.3
24.2
23.3
22.4
21.7
300
GN-LUGB-150

150
53.3
48.7
45.1
42.2
39.8
37.7
36.0
34.4
33.1
31.9
30.8
450
GN-LUGB-200

200
103
93.9
86.9
81.3
76.7
72.7
69.3
66.4
63.8
61.5
59.4
800
GN-LUGB-2225

250
159
145
134
126
118
112
107
103
98.3
94.7
91.5
1230
GN-LUGB-2230

300
230
209
194
182
171
162
155
148
142
137
133
1780
●表2、液体——以粘度为基准的流量范围
液体工作粘度×
1.0

1.5

2

3

5

10

15

20

30

40

最大流量
/h
型号

通径mm

最小流量 /h
GN-LUGB-25

25
1.4
2.1
2.8
4.2
7.0
/
/
/
/
/
10
GN-LUGB-40
40
2.2
3.3
4.4
6.6
11
22
/
/
/
/
30
GN-LUGB-50

50

4.2
5.6
8.4
14
28
42
/
/
/
50
GN-LUGB-80

80



14
22
44
66
88
/
/
130
GN-LUGB-100

100




28
56
84
112
168
/
200
GN-LUGB-125

125




35
70
105
140
210
/
300
GN-LUGB-150

150





84
126
168
252
336
450
GN-LUGB-200

200





110
165
220
330
440
800
GN-LUGB-250
250






210
280
420
560
1230
GN-LUGB-300

300






250
330
500
660
1780

●表3、气体的流量范围
上部:
传感
器的
流量
范围
GN-LUGB-25
25
14.4
11.8
10.2
9.1
8.3
8
7.4
6.5
5.8
5.3
4.9
4.6
80
 GN-LUGB-40
40
32.4
26.5
22.9
20.5
18.7
18
16.7
14.5
13.0
11.8
11.0
10.3
200
 GN-LUGB-50
50
54.0
44.1
38.2
34.2
31.2
30
27.9
34.2
21.6
19.7
18.3
17.1
310
 GN-LUGB-80
80
126
103
89.0
79.6
72.7
70
65.0
50.4
50.4
46.0
42.6
39.8
800
GN-LUGB-100
100
180
147
127
114
104
100
93.0
72.0
72.0
65.7
60.8
56.9
1250
GN-LUGB-125
125
252
206
178
160
146
140
130
101
101
91.9
88.0
-
2000
GN-LUGB-150
150
360
296
255
228
208
200
180
144
144
132
125
-
2800
GN-LUGB-200
200
639
522
452
404
369
355
330
256
256
242
-
-
5400
GN-LUGB-250
250
1000
817
707
633
578
556
517
400
400
373
-
-
8400
GN-LUGB-300
300
1440
1175
1018
910
831
800
743
576
576
540
-
-
12100
型号
通径mm
最小流量/h
最大流量
/h
下部:
气体
物性
参数
工作状态密度kg/
0.4
0.6
0.8
1.0
1.2
1.3
1.5
2.0
2.5
3.0
3.5
4.0
氢H2
0.49
0.74
0.99
1.23
1.48
1.60
1.85
2.46
3.08
3.69
4.31
4.93
0.0898
焦炉煤气
0.09
0.14
0.18
1.23
0.27
0.30
0.34

0.46

0.57
0.68
0.80
0.91
0.4849
甲烷CH4

0.09
0.12
0.15
0.19
0.20
0.23
0.31
0.39
0.46
0.54
0.62
0.7168
氨NH3

0.09
0.11
0.14
0.17
0.19
0.22
0.29
0.36
0.43
0.50
0.57
0.7710
半水煤气


0.11
0.13
0.16
0.17
0.20
0.26
0.33
0.40
0.46
0.53
0.8355
天然气


0.10
0.12
0.15
0.16
0.18
0.24
0.31
0.37
0.43
0.49
0.9064
氟化氢HF


0.10
0.12
0.14
0.16
0.18
0.24
0.30
0.36
0.42
0.48
0.9218
乙炔C2H2



0.09
0.11
0.12
0.14
0.19
0.24
0.28
0.33
0.38
1.1709
烟道气



0.09
0.11
0.12
0.14
0.18
0.23
0.28
0.32
0.37
1.1998
气体名称符号
气体工作状态25℃时的绝对压力MPa
标准状态密度
kg/N

●表4、蒸汽的流量范围

流量
范围
kg/h
GNLUGBDN-25
小

10
14
19
23
27
30
36
41
46
53
大

47
90
172
252
331
409
604
797
890
975
GNLUGBDN-40
小

22
30
42
51
58
65
78
90
108
129
大

114
219
419
613
805
996
1470
1939
2164
2371
GNLUGBDN-50
小

35
48
66
80
92
102
124
142
170
204
大

180
345
661
968
1271
1572
2320
3016
3416
3742
GNLUGBDN-80
小

90
124
172
208
238
265
322
370
442
530
大

469
897
1717
2517
3305
4086
6030
7956
8881
9728
流量
范围
t/h
GNLUGBDN-100
小

0.141
0.195
0.270
0.326
0.374
0.416
0.505
0.581
0.693
0.832
大

0.736
1.409
2.697
3.952
5.190
6.416
9.470
12.94
13.95
15.28
GNLUGBDN-125
小

0.225
0.311
0.430
0.520
0.596
0.663
0.806
0.926
1.105
1.326
大

1.174
2.245
4.301
6.301
8.273
10.23
15.10
19.92
22.23
24.35
GNLUGBDN-150
小

0.319
0.441
0.611
0.740
0.847
0.942
1.145
1.316
1.570
1.884
大

1.667
3.191
6.109
8.952
11.76
14.53
21.45
28.30
31.59
34.60
GNLUGBDN-200
小

0.616
0.852
1.179
1.427
1.636
1.819
2.209
2.540
3.031
3.636
大

3.218
6.158
11.79
17.28
22.69
28.05
41.40
54.62
60.97
66.97
GNLUGBDN-250
小

0.964
1.334
1.846
2.235
2.561
2.847
3.459
3.977
4.745
5.693
大

5.038
9.640
18.46
27.05
35.52
43.91
64.82
85.51
95.45
104.6
GNLUGBDN-300
小

1.373
1.889
2.627
3.181
3.645
4.053
4.923
5.660
6.753
8.103
大

7.171
13.72
26.28
38.50
50.56
62.51
92.26
121.7
135.9
148.8
蒸汽kg/
0.5903
1.1295
2.1628
3.1692
4.1616
5.1451
7.5940
10.038
12.507
15.007
饱和温度℃
99.7
120.2
143.6
158.8
170.4
179.4
198.3
212.4
223.9
233.8
绝对压力MPa
0.1
0.2
0.4
0.6
0.8
1.0
1.5
2.0
2.5
3.0

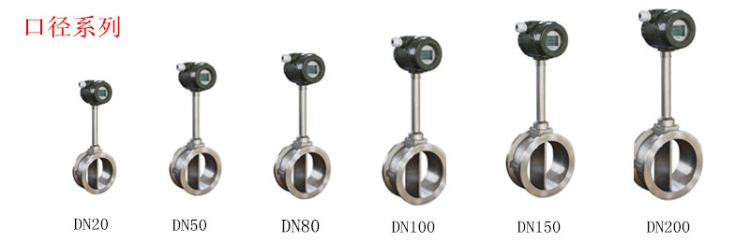

涡街常规口径：
