UHZ磁翻板液位计
发布日期:2013-5-29 12:13:21
咨询电话:0517-86864488
关 键 词:
下一个产品:没有了!
上一个产品:UHZ顶装磁性翻板液位计

详细介绍

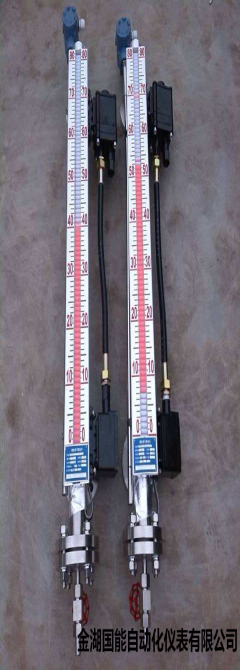

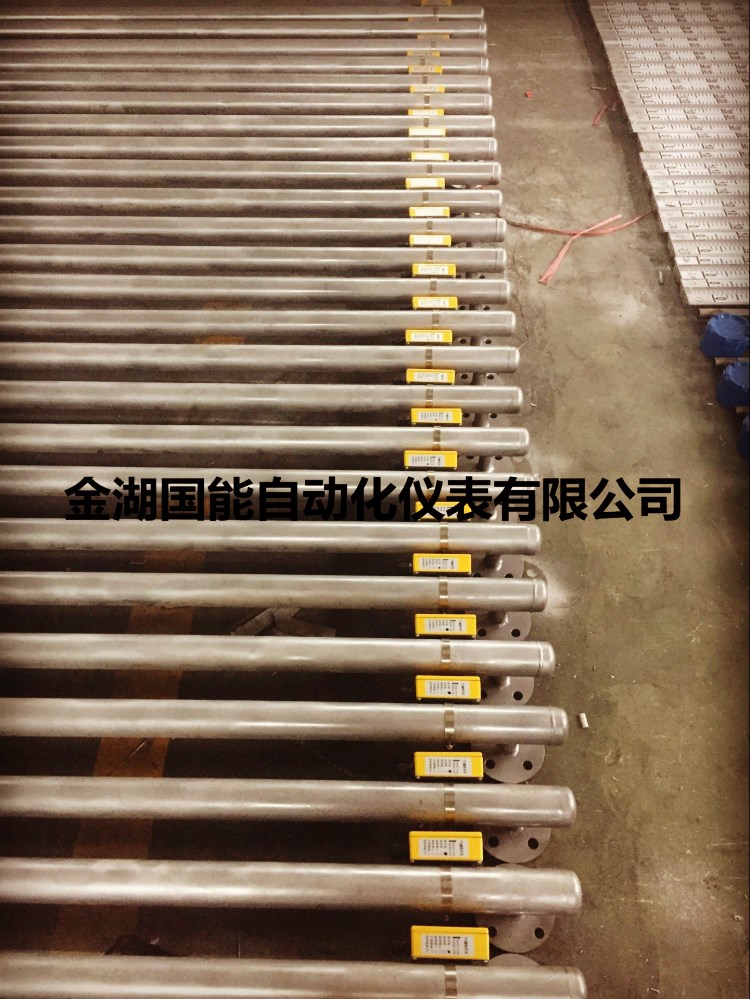

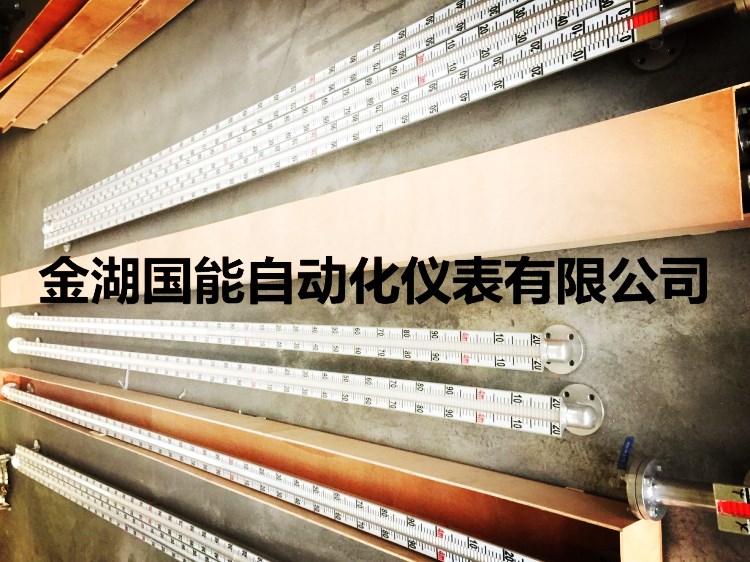

UHZ磁翻板液位

  中国优秀产品   国能制造     咨询电话     0517-86864488    18936757388

UHZ磁翻板的概述

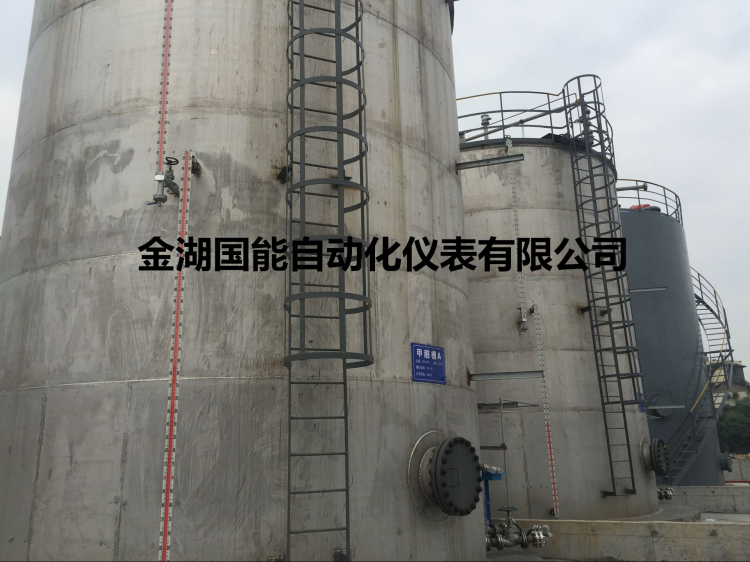

   磁翻板液位计是以磁浮子为测量元件,磁钢驱动翻柱显示,无需能源。适用于低温到高温、真空到高压等各种环境。是石油、化工等工业部门的理想液位测量产品。
磁浮子液位计配置上、下限开关输出,可实 现远距离报警、限位控制。
磁浮子液位计配置变送器,可实现液位的远 距离指示、检测与控制。

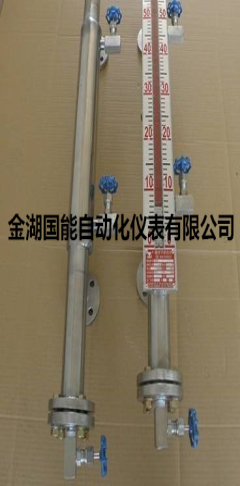

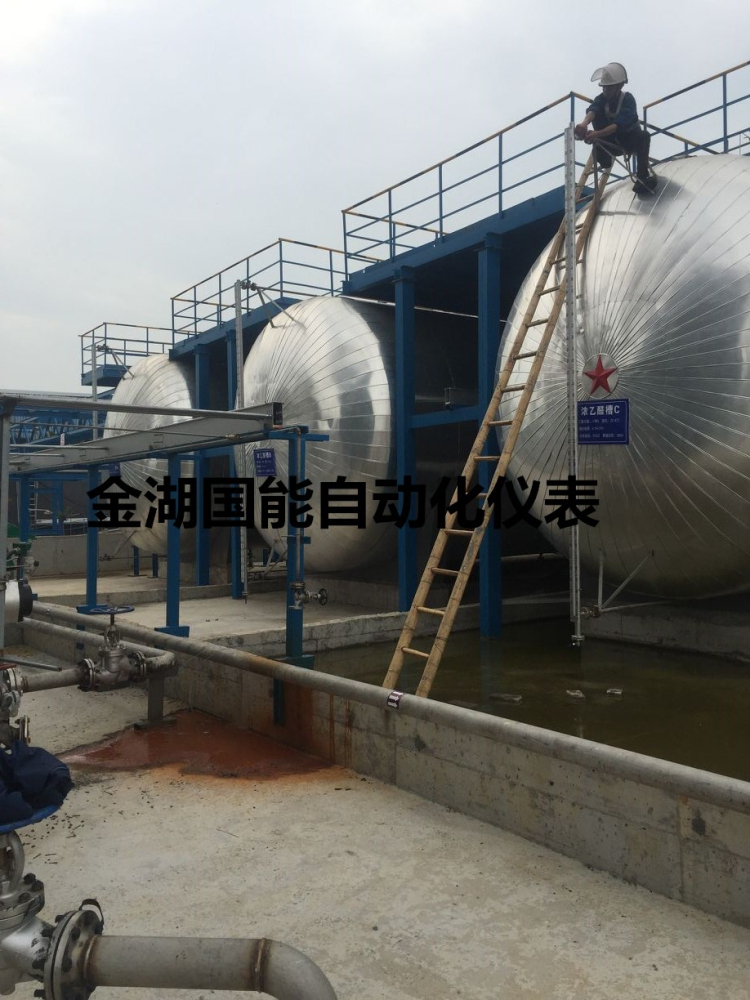

根据在容器安装位置的不同,提供侧装和顶 装两种形式。
根据工作介质不同,提供不锈钢和 ABS 工 程塑料两种材质;其中 ABS 特别适用于酸、碱等腐蚀性介质。
结构特点:

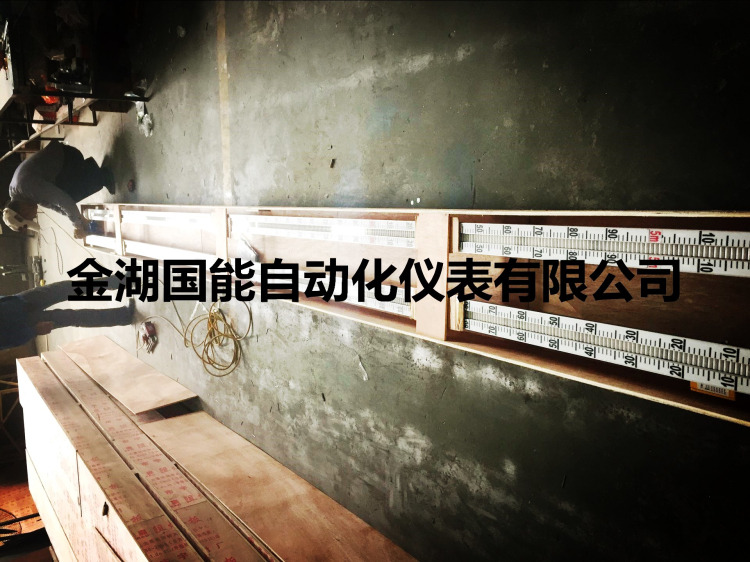

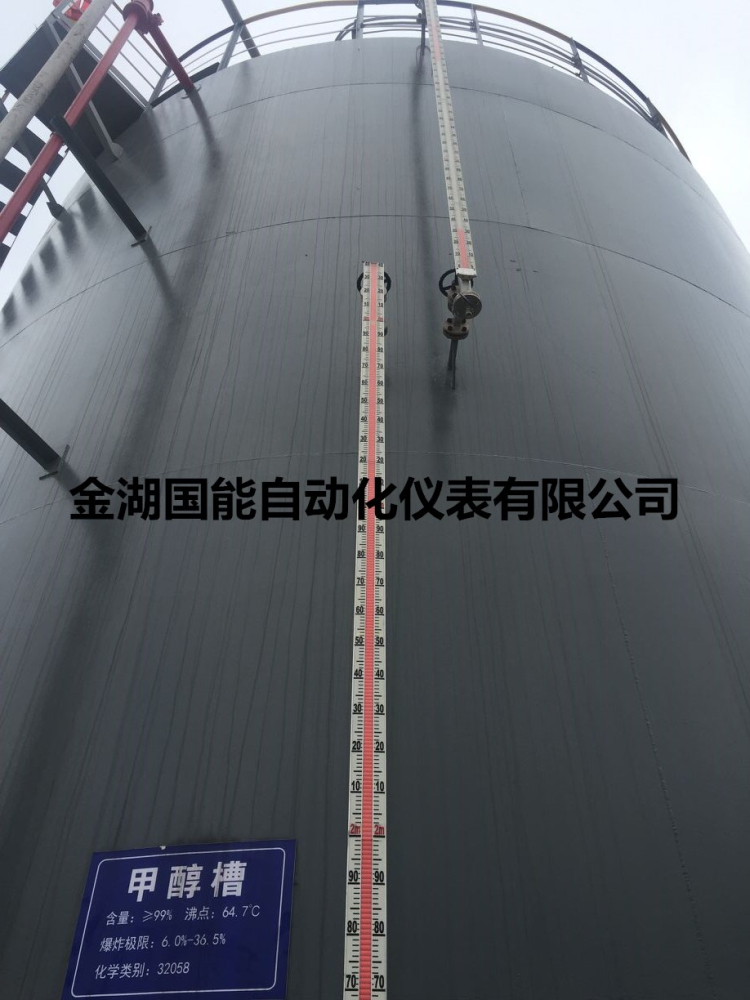

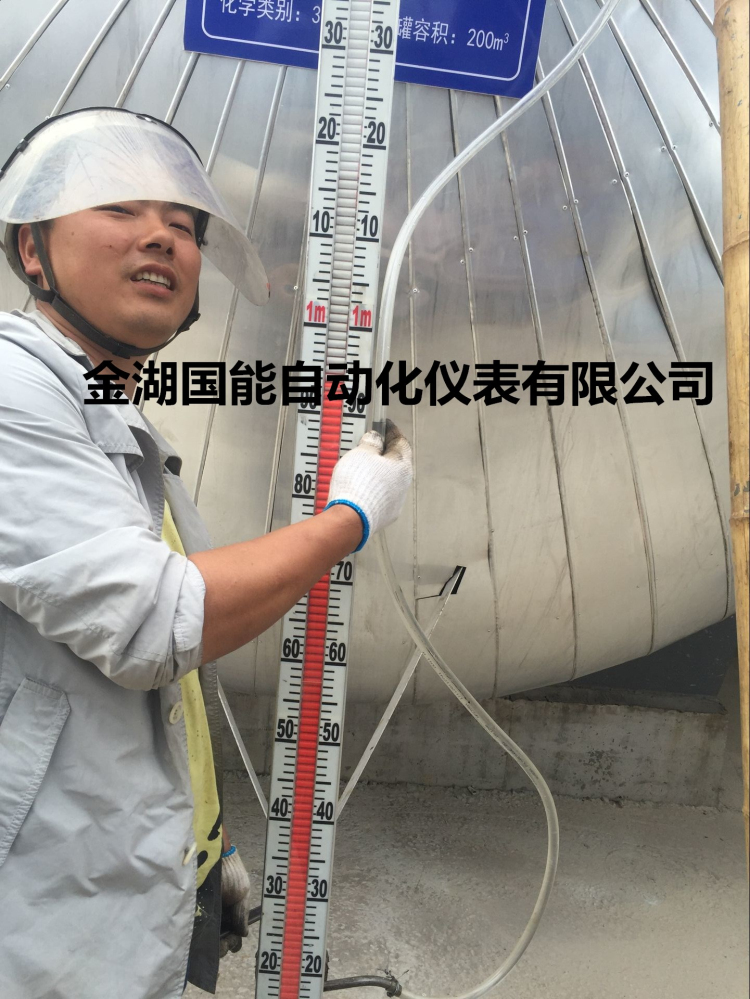

   基本型 液位计根据浮力原理,浮子在测量管内随液位的升降而上、下移动,浮子内的永久磁钢通过磁耦合作用,驱动红、白色翻柱翻转 180 。 液位上升时,翻柱由白色转为红色,下降时由红色转为白色,从而实现液位的指示。
   上下限开关输出 利用磁性浮子随液位移动,使安装在液位计立管设定位置的簧片开关动作,实现 ON-OFF 控制或报警。

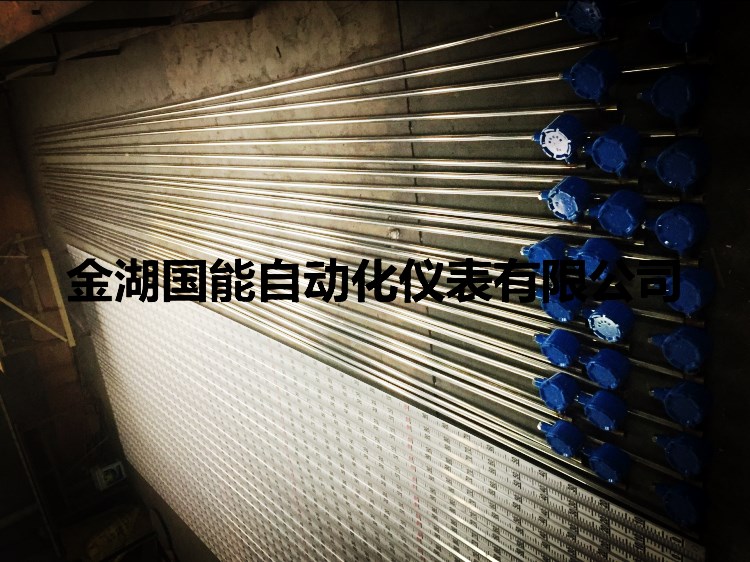

      电远传 在磁浮子液位计上安装变送器。变送器由传感器和转换器两部分组成,它通过磁浮子上下移动,经磁耦合作用使导管内测量无件依次动作,获得电阻信号变化,转换成 0~10mA 或 4~20mA 的标准电流信号输出,以便与数字显示仪表或计算机联接,实现远传显示。
主要技术参数


       国内最优秀的厂家之一    专业生产磁翻板(翻柱)系列液位计
主要技术参数:
1、量程范围(mm):300~10000
2、介质密度(g/cm3):≥0.45
3、介质粘度:≤0.02Pa.S
4、工作温度℃:-180~350

5、压力等级(MPa):≤32

6、测量精度(mm):≤±10

7、安装方式:侧装式、顶装式、底装式
8、防护等级:IP65
9、防爆等级:ibⅡCT4(本安型)、dⅡBT3(隔爆型)
10、传输方式:4~20mA或开关量
11、接口法兰:PN2.5DN25HG20592(侧装式)
 PN1.0DN80HG20592(顶装式、底装式),可以根据用户的需要特殊定制。
 注:当液位计安能装受环境影响,空间位置L1<300订货时应明显提出


产品规格多    我们更加专业     欢迎来电咨询    0517-86889786       18936757388




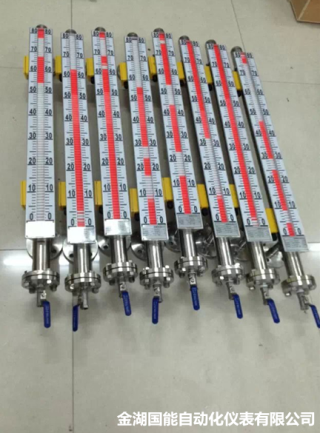

常规型

主要技术参数:

筒体规格:Ф57,Ф51壁厚根据压力和温度

筒体材质:304SS, 316L,
浮子材质:304SS, 316L,钛
法兰材质:304SS, 316L
翻板材质及耐温:铝型材塑料翻柱最大耐温85℃,最大耐温150℃
工作压力:-0.1 MPa ~6.4MPa
工作温度:-40℃~150℃
介质密度:ρ≥0.4g/cm3
介质粘度:≤10-4㎡/S
测量范围:0~200mm~6000mm(超长另有方案)
安装法兰:根据用户要求,也可焊接或螺纹安装
排污\排气:≤4.0 MPa标配1/2”内螺纹排污阀 ,其他根据用户要求

高温型

主要技术参数:

筒体规格:Ф57壁厚根据压力和温度

筒体材质:304SS, 316L,
浮子材质:304SS, 316L,钛
法兰材质:304SS, 316L
翻板材质及耐温:铝型材塑料翻柱最大耐温200℃全铝翻板,最大耐温400℃
工作压力:-0.1 MPa ~10.0MPa
工作温度:-40℃~400℃
介质密度:ρ≥0.4g/cm3
介质粘度:≤10-4㎡/S
测量范围:0~200mm~6000mm(超长另有方案)
安装法兰:根据用户要求,也可焊接或螺纹安装
排污\排气:≤4.0 MPa标配1/2”内螺纹排污阀 ,其他根据用户要求

高压型:

主要技术参数:
筒体规格:Ф57壁厚根据压力和温度
筒体材质:304SS, 316L,
浮子材质:304SS, 316L,钛
法兰材质:304SS, 316L,
翻板材质及耐温:铝型材塑料翻柱最大耐温200℃全铝翻板,最大耐温400℃
工作压力:-0.1 MPa ~10.0MPa
工作温度:-40℃~400℃
介质密度:ρ≥0.4g/cm3
介质粘度:≤10-4㎡/S
测量范围:0~200mm~6000mm(超长另有方案)
安装法兰:根据用户要求,也可焊接或螺纹安装

排污\排气:≤4.0 MPa标配1/2”内螺纹排污阀 ,其他根据用户要求





普通防腐型:ABS/PVC

PVC(聚氯乙烯)/PP(聚丙烯)材质液位计是比较常用的防腐型液位计,常见用于电厂化学水处理,污水处理,水处理,印染行业,等等,以及对PVC/PP不相溶的其   他酸性介质。

典型应用如:稀盐酸,稀硫酸
工作压力:建议使用在工作压力0.6MPa以下。
工作温度:PVC 材料工作温度-30℃~70℃(现在常选用U-PVC)

PP材料工作温度-20℃~80℃
测量范围:顶装最大2500mm
液位计主管规格:Ф63×4.7mm
下端浮子护筒:根据需要
安装法兰:标配为GB平法兰,密封面FF,最小DN80
扩展功能:控制开关,4 mA ~20mA 输出
使用现场注意保护,避免外力碰撞液位计造成损坏!

顶装式

主要技术参数:
筒体规格:Ф57,Ф51,壁厚根据压力和温度
筒体材质:304SS, 316L,
下浮子护筒:根据安装法兰和下浮子外径选择
护筒材质:304SS
上浮子材质:304SS, 316L
下浮子材质:304SS, 316L,钛
安装法兰规格:最小DN80,DN100
安装法兰材质:304SS, 316L,
翻板材质及耐温:铝型材塑料翻柱最大耐温200℃最大耐温400℃
工作压力:0 MPa ~1.6MPa
工作温度:-40℃~400℃
介质密度:ρ≥6g/cm3
介质粘度:≤10-4㎡/S
测量范围:根据安装法兰大小,介质密度等由生产厂家计算。
盲区提醒:由于下浮子尺寸,所以下端会有200~500mm盲区
排气: 标配无,其他可要求
功能及配套:干簧液位变送器、磁致伸缩液位变送器、磁致感应液位变送器,无源干簧开关

防腐型:内衬四氟

主要技术参数:
筒体规格:Ф57壁厚根据压力和温度
筒体材质:304SS, 316L,
筒筒内材质:聚四氟乙烯
浮子材质:304SS外衬聚四氟乙烯
安装法兰材质:304SS, 316L,
翻板材质及耐温:铝型材塑料翻柱最大耐温200℃最大耐温400℃
工作压力:0 MPa ~1.6MPa
工作温度:-40℃~400℃
介质密度:ρ≥6g/cm3
介质粘度:≤10-4㎡/S
测量范围:根据安装法兰大小,介质密度等由生产厂家计算。
盲区提醒:由于下浮子尺寸,所以下端会有200~500mm盲区
排气: 标配无,其他可要求
功能及配套:干簧液位变送器、磁致伸缩液位变送器、磁致感应液位变送器,无源干簧开关

      特殊工艺型       质量过硬    +    中国优秀企业   =   放   心


电加热磁翻板液位计:


适用介质:对304,316L无腐蚀,且介质随环境温度降低易粘稠、结块、结晶等等,例如原油和水混合物,

根据工艺和生产现场情况要求,需要伴热。

结构材质:液位计本体304或316L ,夹套304或普通不锈钢
恒温控制器:气压温控原理,温度可调,胶木材料,防爆EXDIIBT4(外购配套)
温控器电器接口:G3/4”(恒温伴热由此接线) 伴热电源:220VAC
电加热接线盒:胶木材料,防爆EXDIIBT4(外购配套)
电加热接线盒电器接口:G3/4”(普通伴热由此接线,无恒温控制器)  电源:220VAC
浮球材质:304、316L、钛
磁翻板材质:全铝合金(密封型)
介质工作压力:-0.1 MPa ~6.4MPa
介质工作温度:-30℃~100℃
介质粘度:≤10-4㎡/S(伴热后)
介质密度:≥0.4g/cm3
测量范围:0~300mm~5500mm
安装法兰:根据用户要求(GB,HG,ANSI标准等等)排污\排气:≤4.0 MPa标配1/2”内螺纹排污阀 ,其他根据用户要求
选配:干簧管液位变送器,磁致伸缩液位变送器(最长2500mm),磁控液位开




蒸汽伴热磁翻板液位计:

适用介质:对304,316L无腐蚀,且在运行过程中需要加热的介质

液位计本体:304或316L ,夹套304或普通不锈钢
浮子材质:304、316L、钛  磁翻板材质:全铝合金,耐温400℃
介质工作压力:-0.1 MPa ~6.4MPa
加热蒸汽或热水压力:≤0.6MPa
介质工作温度:0~200℃
介质粘度:≤10-4㎡/S(伴热后)
介质密度:≥0.4g/cm3
测量范围:0~300mm~5500mm
安装法兰:根据用户要求(GB,  HG,  ANSI标准等等)
法兰材质:304、316L、碳钢
排污\排气:≤4.0 MPa标配1/2”内螺纹排污阀 ,其他根据用户要求
加热介质接口:下进上出,G1/2”螺纹, DN20法兰或用户其他要求
选配:干簧管液位变送器,磁致伸缩液位变送器(最长2500mm),磁控液位开

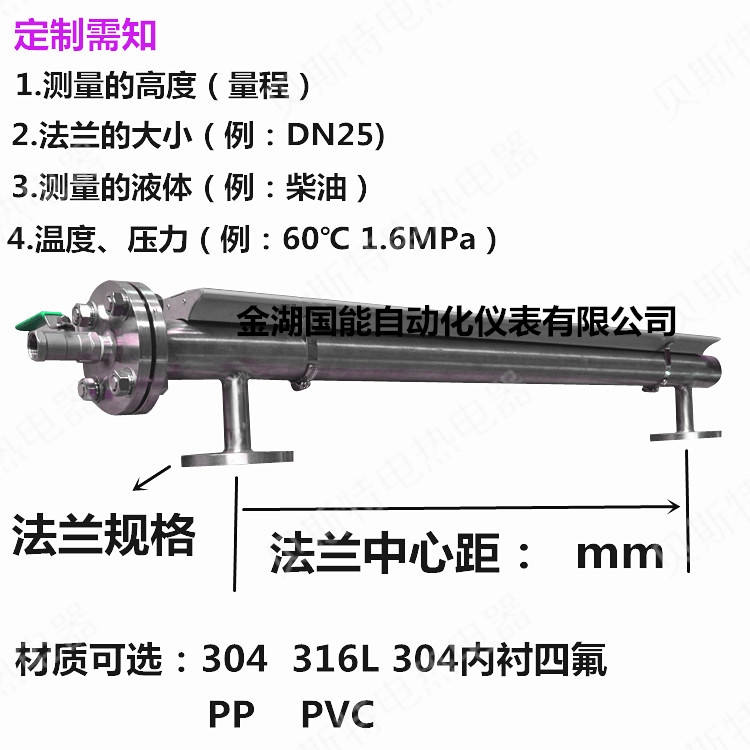

型号
代码
说明
GNUHK

磁翻板液位计
液位计类别
1
翻板指示(就地显示型)
3
远传带翻板



液位计型号
0
基型(侧装式)
W
保温型
D
插入型(顶装式)
J
耐腐型
S
防霜型
Z
保温耐腐型
Y
插入耐腐型

报警控制
0
无报警
1
带上限
2
带下限
3
带上下限


浮子材质
P
不锈钢
L
防锈铝
T
S
PVC塑料
F
氟塑包裹




       主体材质
P
不锈钢
L
防锈铝
T
S
PVC塑料
F
氟塑管
PF
内衬四氟
PP
内衬丙烯
PE
内衬乙烯
连接法兰

见表一
介质温度

见表二
实际使用压力

见表三
介质比重

要注明
订货长度

要注明

/B

防爆型
