LDE型电磁流量计
发布日期:2013-5-28 21:43:04
咨询电话:0517-86864488
关 键 词:
下一个产品:没有了!
上一个产品:LDE分体型电磁流量计

详细介绍

LDE型电磁流量计

   中国优质产品国能制造 电话 0517-86889786  1893675738


    概述:
   LDE系列电磁流量计测量原理是法拉第电磁感应定律,传感器主要组成部分是:测量管、电极、励磁线圈、铁芯与磁轭壳体。电磁流量计主要用于测量封闭管道中的导电液体和浆液中的体积流量。包括酸、碱、盐等强腐蚀性的液体。电磁流量计广泛应用于石油、化工、冶金、纺织、食品、制药、造纸等行业以及环保、市政管理,水利建设等领域。

           高品质产品-------性能稳定精度高

产品特点:
1、测量不受流体密度、粘度、温度、压力和电导率变化的影响;
2、测量管内无阻碍流动部件,无压损,直管段要求较低;
3、系列公称通径DN15~DN3000。传感器衬里和电极材料有多种选择;
4、转换器采用新颖励磁方式,功耗低、零点稳定、精确度高。流量范围度可达1500:1;
5、转换器可与传感器组成一体型或分离型;
6、转换器采用16位高性能微处理器,2x16LCD显示,参数设定方便,编程可靠;
7、电磁流量计为双向测量系统,内装三个积算器:正向总量、反向总量及差值总量;可显示.庄、反流量,并具有多种输出:电流、脉冲、数字通讯、HART;
8、转换器采用表面安装技术(SMT),具有自检和自诊断功能;

     产品细节-——-细微之处彰现实力-------让您更加放心


电磁流量计的范围:


转换器技术数据:

电源

交流

85—265V,45—400Hz

直流

11—40V

操作键和显示

按键式

4个薄膜按键可设定选择全部参数,也可利用PC机(RS232)对转换器设定编程; 3行LCD宽视角、宽温、带背光显示; 第1行显示流量值; 第2行显示流量单位; 第3行显示流量百分比、正向总量、反向总量、差值总量、报警、流速。

磁键式

2个磁键用于显示参数的选择和复位,利用PC机(RS232)对转换器设定编程; 2行LCD宽视角、宽温、带背光显示: 第1行:磁键选择:显示流量百分比、正向总量、反向总量、差值总量、报警、流速。 第2行:显示流量。

内部积算器

正向总量、反向总量及差值总量。

输出信号

单向模拟输出

全隔离,负载≤600D.(20mA时); 上限:0—21mA可选,每档lmA; 下限:0—21mA可选,每档1mA; 正、反向流量输出方式编程。

双向模拟输出

下限限制为。或4mA,其他同单向模拟输出。

双向脉冲输出

两路输出分别对应正向和反向流量,频率0~800Hz,上限1—800Hz可选,每档IHz; 方波或选定脉宽,选定脉宽上限2.5S,每档1ms; 无源隔离晶体管开关输出,可吸收250mA的电流,耐压35V。

双路报警输出

可报警(编程)高/低流量、空管、故障状态、正,,反向流量、模拟量超量程、脉冲量超量程、脉冲小信号切除,输出极性可选; 带隔离保护的晶体管开关输出,可吸收250mA的电流,耐压35V.(与脉冲输出不隔离)

数字通讯


RS232,RS485,HART

衬里的选择:

衬里材料应根据被测介质的腐蚀性、磨损性的温度来选择。聚四氟乙烯(PIEE)衬里具有优良的耐强酸强碱腐蚀的性能,它也具有可靠的耐高温性,高温下不变形,不降色绝缘电阻的性能;它还具有不拈性,即不能和其他物质相粘接、表面光滑。因此测量粘度大(如糖浆)或容易结疤的介质(如氧化铝)强腐蚀性介质(如硫酸、硝酸、盐酸、磷酸等),温度较高的介质或定期用蒸汽部洗管道的场合及有卫生要求的食品(如啤酒、牛奶、麦芽汁)均可选用四氟衬里。橡胶具有耐磨特点,广泛用于测量水、工业用水、废水、污水矿浆、泥浆、纤维浆等介质。

衬里 主要性能特点 可测介质举例 注意事项
四氟(PTEE) 耐热耐腐蚀性能优良、表面光滑、不易粘着 高渗透性介质,如氢氟酸、盐酸、醋酸等。强腐蚀性介质,如硫酸、硝酸、电解质、烧碱等。易结疤的介质。 可用于卫生要求的场,适用于高温流体。温度范围为(-30—+150℃)用于正压管道
橡胶 有极好的弹性,耐磨性好,耐冲击。耐一般弱腐蚀性介质的腐蚀。 水、废水、污水、纤维浆、矿浆、泥浆 广泛用于非腐蚀或磨损性介质的场合。温度范围-20—+80℃。用于正压管道
电极的选择:

电极、接地环材料
被测液体举例
316不锈钢 不耐无机酸、有机酸、氯化物的腐蚀,用于非腐蚀性介质 生活及工业用水、污水、矿浆、糖浆
含钼不锈钢 对温度<80℃各种浓度的酸及碱溶液具有强的耐腐蚀性 磷酸、烧酸
OCr18Ni12Mo2Ti
钛(Ti) 特别适用于氯离子存在的场合使用,能耐氯化物(氯化钙、氯化钾、氯化铵、氯化钠)硫化物、碱液的腐蚀 冷冻盐水、海水、氨水双氧水、乙酸
钽(Ta) 具有优良的耐腐蚀性,几乎和玻璃相似,几乎能耐一切化学介质(包括沸点的盐酸、硝酸、王水、硫酸)的腐蚀。不耐碱、氢氟酸、氧化物及发烟硫酸的腐蚀。 盐酸王水、硝酸、硫酸
铂(Pt) 几乎适用于所有化学介质的腐蚀,但不适用于王水和铵盐 浓硫酸、热碱溶液

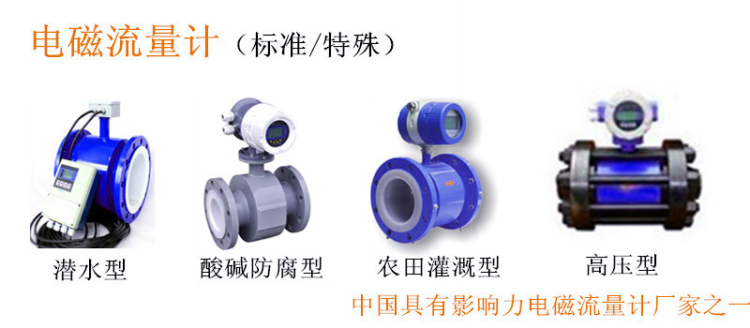

特殊要求电磁流量计:



          订制非标件、高标件---特种电磁流量计

                     选型/技术请来电咨询:0517-86889786    18936757388

测量原理:

      电磁流量传感器是基于法拉第电磁感应定律而制成的,只是其中切割磁力线的导体不是一般的金属而是具有一率的液态流体或液固两相流体。被测量的导电介质在磁场中作切割磁力线运动时,导电介质中会产生感应电动势,感应电动势由对电极检测。

电磁流量计常规口径:




大口径管道也可选用插入式电磁流量计。

大口径管道可采用插入式电磁流量计-性能稳定 精度高-我们更专业


智能一体化控制定量自动控制系统。

定量灌装自动控制,恒流恒压自动控制集中控制流量系统,流量循环定量控制。稳定性强,性能更加。质量更可靠。我们更专业!欢迎拨打咨询热线:0517-86889786  18936757388

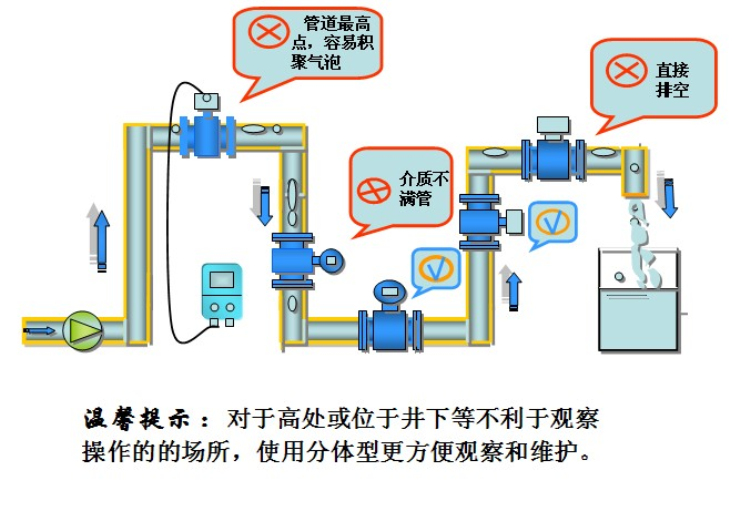

电磁流量计的安装方式

                        电磁流量计安装请按照下面安装要求                         111999.jpg

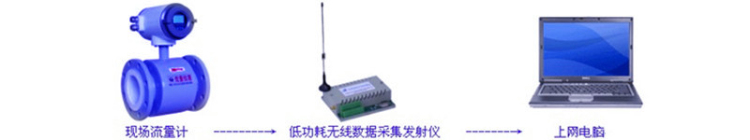

                                    无线远程抄表系统

五大特点:
1、实现下面流量计的数据和上面计算机显示的采集数据完全一样,没有二次积算,避免贸易供需双方矛盾产生.
2、自动抄表,节约人工,足不出户.
3、实时计录,历史数据查询.
4、随时分析流量数据,便于生产和调度.
5、安装简单,无需调试,突破传统专业人员的复杂调试,普通人员也能轻松安装.


供货周期:

1、常规型、自流型电磁流量计有现货。(Φ10-Φ600mm、四氟内衬、含钼不锈钢电极、液晶显示)

2、防腐型、潜水型、高压型、全不锈钢电磁流量计订货后生产周期:4天



            技术成熟的自动化校验标定装置


                                     安装现场照片--电磁流量计
