超声波热量表
发布日期:2017-4-1 18:25:38
咨询电话:0517-86864488
关 键 词:
下一个产品:LUGB型涡街流量计
上一个产品:MC超声波明渠流量计

详细介绍

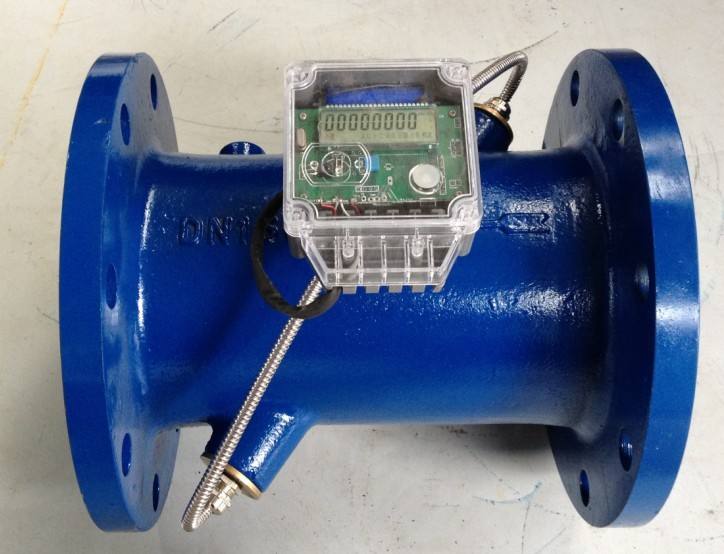

超声波热量表

              中国优秀产品        国能制造        咨询热线       0517-86889786     18936757388

超声波冷热量表的原理组成及特点


1、 原理组成

    超声波热量表用于计量以水为媒介的热交换系统释放或吸收的热量,既可以用于采暖供热系统,也可用于空调制冷系统,该产品主要由配对温度传感器、流量传感器和计算部分组成。配对温度传感器测量进水与回水的温度、流量传感器测量经管道的热水的体积,此两项数据被采集后送至积分计算,计算出所使用的冷、热量并显示出来。



2、 设计及功能特点

● 流量管段:采用优质黄铜锻压、数控机床和组合机床加工而成,机械强度好,尺寸精度稳定一致。

● 导流管采用聚碳材料,热膨胀系数小,反射片采用进口316不锈钢,经过镜面处理后可保证声波在热水中的正常传输,从而提高了产品的计量准确性。

● 换能器:作为超声波热量表中的主要信号发生部件,采用进口压电陶瓷片,性能稳定、一致性好,是超声波热量表实现高精度计量必不可少的因素之一。

● 温度传感器:采用专用PT1000高精度铂电阻,并配置精密测量电路,保证另外高精度的温度测量。

● 积分计算模块:选用日本进口NEC集成电路,该模块具有多功能、微功耗、存储空间大、速度快等特点,优化软件、硬件设计两方面,保证计算器长寿命底功耗稳定运行,并有很强的抗电磁干扰能力。

● 自我诊断功能:超声波热量表在稳定运行过程中,若出现信号通讯不正常、电池电量不足或人为破坏时,系统会将相对应的代码显示出来,在屏幕的右上角会显示“故障”“     ”表示电量不足,系统并自动将数据保存下来,等待故障排除后恢复。

● 远传及集中控制功能:具有M-BUS、485接口,可实现数据远传、集中控制

● 供电:内置环保锂电池,工作寿命6年以上。

● 外型美观,可四个方向任意悬挂,方便读数,操作简单。

● 安装方便,具有防尘、防潮、防水、防拆卸及人为破坏等功能。

          超声波冷热量表:  水流量计       超声波流量计       农田灌溉流量表       超声波水表


超声波热量表安装使用说明

● 数据操作显示

使用简单方便,操作主要由单一的按键完成,每轻按一次按键显示内容切换一次,切换到最后一项后从新开始,显示停留在最后一次切换上。

切换顺序为:热量、入口温度、出口温度、温度差、瞬时流速、累计流量、累计热量

在正常工作情况下,按按键5秒钟自动进入检定状态。进入检定状态后第一个显示的为流量检定,再次轻按按键显示的内容为热量检定,再次轻按按键退出检定状态。检定状态在30分钟后自动退出,进入正常使用状态。

● 热量表的所有部件(包括流量管段部件、温度传感器和积分计算部件)安装位置应避免暴晒、水淹、冰冻、化学和电磁污染,并方便拆装和抄表。

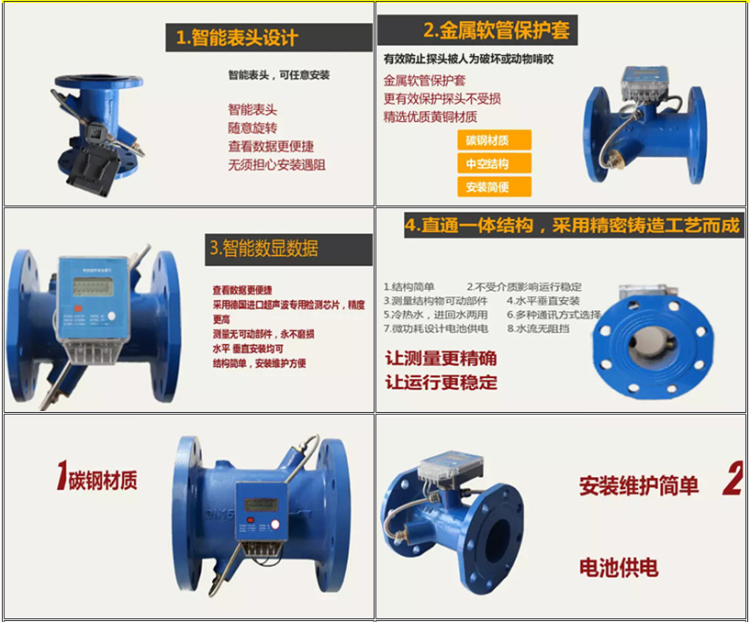

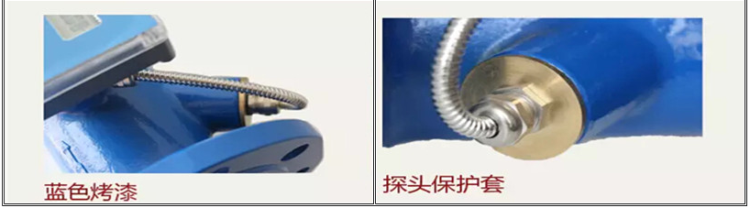

                        产品制作细节            细微之处彰显实力            让您使用更加放心

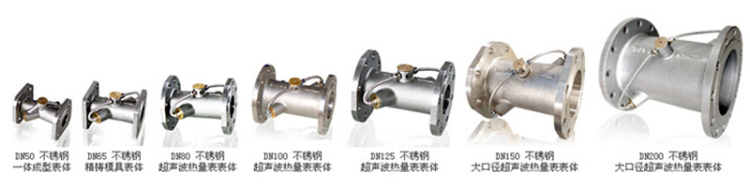

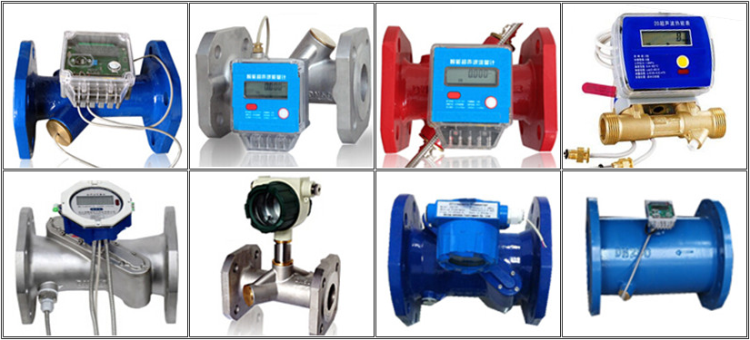

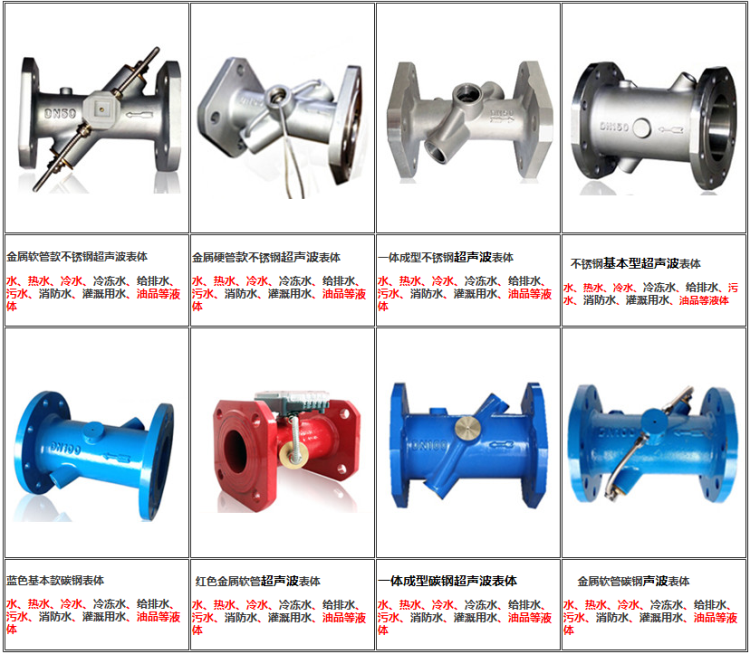

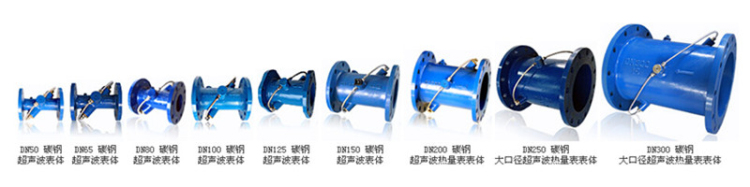

                国能超声波热量表               规格齐               品种多               让你放心购买

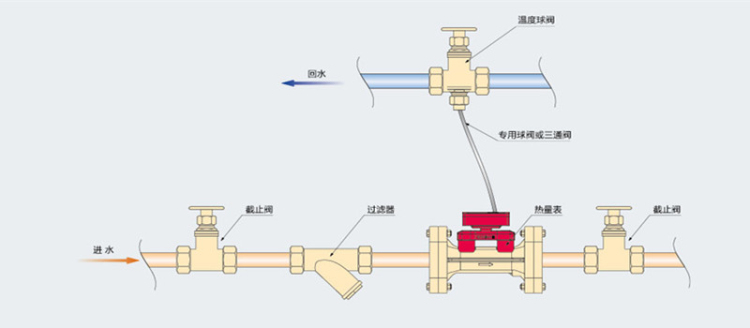

1. 安装前应彻底清洗管道系统,清除支管内的麻丝、沙石等杂物,以免造成流量计故障

2. 流量计可水平或垂直安装,为了便于超标显示窗口可根据安装情况调整位置

3. 水流方向应与流量计上的箭头标示相一致

4. 前后管道直径要与流量计口径相符

5. 表前应留10DN,表后应留8DN的支管段(DN为热量表的公称口径)

6. 流量计两端应设置污物过滤器、关闭阀,以便于滤除污物和维修、更换

7.安装完毕后应在热量表进口连接螺母与、热量表之间、测温球阀与铂电阻之间打铅封


● 温度传感器的安装

1. 带有红色标签的温度传感器厂家已经安装在流量计的出水口上,用来测量进口水温度

2. 带有蓝色标签的温度传感器应安装在回水管道上,必须安装在专用的测温球阀或测温三通上

3. 温度传感器导线不得随意增减、变更,如有特殊需要请及时告知生产厂家


● 日常维护

1. 热量表安装使用后应定期巡回检查运行状况和电池电压是否正常,以防安装过程中导致不可见的损坏

2. 当流量明显减少影响供暖时,应及时进行过滤器的排污处理

3.运行时间达到6年(2个检定周期)或虽不到6年但显示屏数据模糊不清,或显示电量不足时,既应由专门技术人员更换电池,以免影响供暖的正常秩序


无限远程传输抄录系统-让您使用更省心
